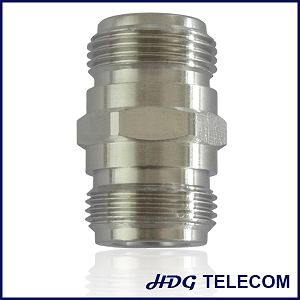

N Female to N Female Connector Adapter

Specification

End 1: N Female

End 2: N Female

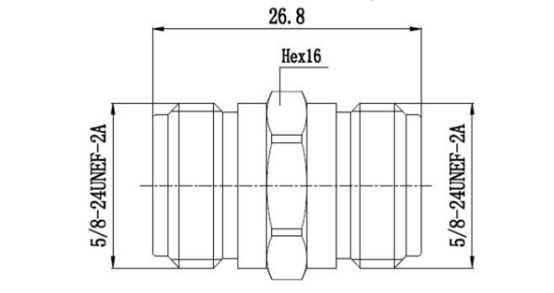

Part Number:ADAPTER-NF-NF                                                Dimensions are in millimeters

Interface

According to                                                                                                                IEC 60169-16

Electrical

Characteristic Impedance                                                                                                    50ohm

Frequency Range                                                                                                              DC-3GHz

VSWR                                                                                                                                       =1.10

Insulation Loss                                                                                                                      =0.1dB

PIM3                                                                                                                                   =-160dBc

Dielectric Withstanding Voltage                                                                        =2.5kV rms,50Hz

Dielectric Resistance                                                                                                      =5000MO

Contact Resistance                                            outer contact=0.25mO;centre contact=1mO

Mechanical

Durability                                                                                               Mating cycles =500 cycles

Material and plating

                                                                    Material                                                                 Plating

Body                                                           Brass                                                                   Tri-alloy

Insulator                                                     PTFE                                                                             -

Center conductor                                     Tin-Phosphor Bronze                                                  Ag

Other                                                          Brass                                                                              Ni

Environmental

Rosh-compliance                                                                                        Full ROHs compliance

Salt-fog test                                                                                                                                    96h

Temperature Range                                                                                                      -40?~+85?

Watertightness                                                                                                                              IP67

HDG TELECOM’s materials are all RoHS approved. And ISO14001 certificate, ISO9001. We offer good quality products with competitive price. All material must be tested 100% before shipment. We are able to supply various types of connector according to clients’ requirement. OEM service are available.
